Кожухотрубный теплообменник КС 200-4-8×0,8-24

Аппарат КС 200-4-8×0,8-24 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 24,02 м² Ру 12 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 24,02 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 250 кг
Документ: Б-49475

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	300,0
Запас по поверхности, %	17%
Температура, °C	90 → 25	20 → 55
Расход	10,316 т/ч	17,183 м³/ч
Давление, бар	12,0	12,0
Площадь теплообмена	24,02 м²
Масса аппарата (сухая)	250 кг

Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлению.

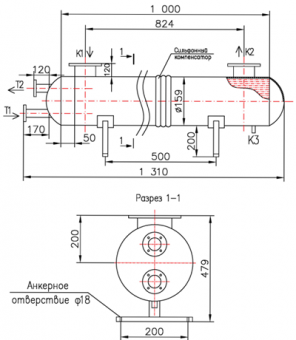

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K3	Под воздухоотводчик	Ду 15, резьбовое соединение	1	16
K4	Дренаж	Ду 15, приборная резьба	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (Ø18×0,8)
Трубная решётка	AISI 304
Патрубки T1/T2	Ст20
Патрубки K1/K2	Ст20
Оголовок несъёмный	Ст20
Перегородки	AISI 304
