Кожухотрубный теплообменник КС 300-3СК-8×0,8-41,4, Ру10/6, Сталь 20
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 в течение ~1 минуты.
Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.
Выберите ваш город
681 506.10 ₽
Достаточно
Нашли дешевле?
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 300-3СК-8×0,8-41,4
Аппарат КС 300-3СК-8×0,8-41,4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 41,4 м² Ру 12/9 бар AISI 304 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 41,4 м²
- Давление расчётное
- 12/9 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 680 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 7550,0 Запас по поверхности, % 21 % Температура, °C 70,0 → 69,0 150,0 → 9,0 Расход 80,460 м³/ч 108,116 т/ч Давление, бар 12,0 9,0 Площадь теплообмена 41,4 м² Масса аппарата (сухая) 680 кг Примечание: данные ориентировочные и уточняются при расчёте под ваш режим.

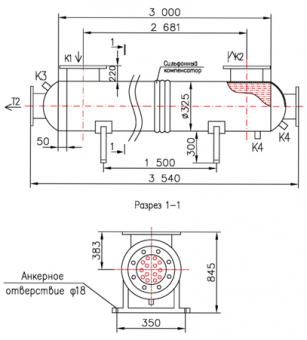

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 150, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 150, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 200, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 200, фланец ГОСТ 33259 1 16 К3 Воздухоотводчик Резьба приварная Ду15 1 16 К4 Дренаж Резьба приварная Ду25 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки Ду8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки T1, T2 Ст20 Патрубки K1, K2 Ст20 Оголовки Ст20 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина общая ≈ 1500 мм Высота ≈ 845 мм Ширина ≈ 550 мм - Отзывы
-
