Кожухотрубный теплообменник КС 500-1,5СК-8×0,8-20,7

Аппарат КС 500-1,5СК-8×0,8-20,7 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 20,7 м² Ру 14/8 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 20,7 м²
Давление расчётное: 14/8 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 290 кг
Документ: Б-49593-2

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар перегретый	Вода
Мощность, кВт	5000
Запас по поверхности, %	22 %
Температура, °C	350 → 10	99,9 → 95
Расход	6,598 т/ч	50,555 т/ч
Давление, бар	14	8
Площадь теплообмена	20,7 м²
Масса аппарата (сухая)	290 кг

Примечание: параметры уточняются при расчёте, возможны изменения по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; стандарт)	Ру, бар
T1	Вход среды №1	Ду150, ГОСТ 33259	16
T2	Выход среды №1	Ду150, ГОСТ 33259	16
K1	Вход среды №2	Ду150, ГОСТ 33259	16
K2	Выход среды №2	Ду50, ГОСТ 33259	16

Материалы

Элемент	Материал
Корпус	Ст20 (аналог AISI 304)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст20, ГОСТ 33259
Патрубки	AISI 304 / Ст20
Оголовки	Ст20 / AISI 304

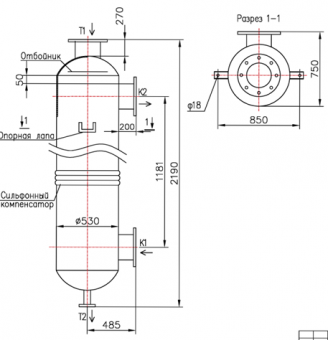

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	≈ 1700 мм
Диаметр кожуха	Ø 500 мм
Отверстия опорных лап	Ø 18 мм
