Кожухотрубный теплообменник КС 600-2СК-8×0,8-126

Аппарат КС 600-2СК-8×0,8-126 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 126,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 126 м² Ру 14/8 бар AISI 304 / 304L Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 126 м²
Давление расчётное: 14/8 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304L
Масса (≤): ≈ 1300 кг
Документ: Б-49593-3

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар перегретый	Вода
Мощность, кВт	21000
Запас по поверхности, %	16 %
Температура, °C	350 → 180	99 → 99,9
Расход	27,713 т/ч	212,333 м³/ч
Давление, бар	14,0	8,0
Площадь теплообмена	126 м²
Масса аппарата (сухая)	1300 кг

Примечание: значения уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 250, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 80, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба приварная	1	16
K4	Дренаж	Ду 25, резьба приварная	1	16

Материалы

Элемент	Материал
Корпус	Ст. 20 / AISI 304
Трубки	ДУ 8×0,8 AISI 304L
Трубная решётка	AISI 304L
Патрубки T1/K1/K2	Ст. 20 / AISI 304
Патрубок T2	AISI 304
Оголовки	Ст. 20 / AISI 304 (несъёмные)

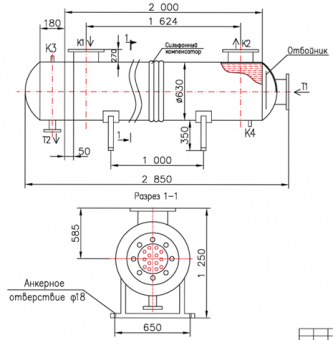

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 2890 мм
Диаметр кожуха	Ø 600 мм
Масса пустого	≈ 1300 кг
