Кожухотрубный теплообменник КС 600-3СК-124-133

Аппарат КС 600-3СК-124-133 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 155,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 155 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 155 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2000 кг
Документ: Б-49593-4

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар перегретый
Мощность, кВт	39 000
Запас по поверхности, %	16 %
Температура, °C	99 → 99,95	350 → 76
Расход	51,468 м³/ч	394,333 т/ч
Давление, бар	14	8
Площадь теплообмена	155 м²
Масса аппарата (сухая)	2000 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

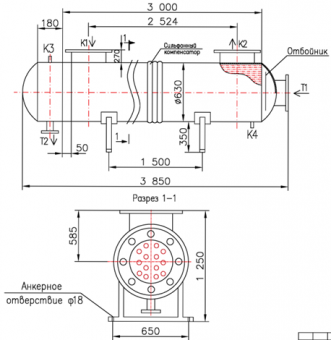

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 350, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 80, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 350, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 350, фланец ГОСТ 33259	1	16
К4	Дренаж	Резьба приварная Ду25	1	16
К3	Воздухоотводчик	Резьба приварная Ду15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304
Трубная решётка	AISI 304
Патрубки Т1, К1, К2	Ст20
Патрубки Т2	AISI 304
Оголовки	Т1 — Ст20; Т2 — AISI 304
