Кожухотрубный теплообменник КС 600-3СК-124-83
Аппарат КС 600-3СК-124-83 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 83,1 м², расчётное давление 10 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 83,1 м² Ру 14/7 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 83,1 м²
- Давление расчётное
- 14/7 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 1900 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар перегретый Вода Мощность, кВт 39000 Запас по поверхности, % 16 % Температура, °C 350 → 99,95 10 → 95 Расход 51,468 м³/ч 394,333 т/ч Давление, бар 14,0 7,0 Площадь теплообмена 83,1 м² Масса аппарата (сухая) 1900 кг Примечание: значения уточняются при инженерном расчёте; возможны варианты исполнения.

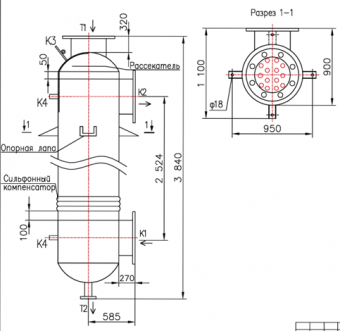

Присоединительные размерыТип Назначение Маркировка Кол-во Ру, бар T1 Вход среды №1 ГОСТ 33259 Ду350 1 16 T2 Выход среды №1 ГОСТ 33259 Ду80 1 16 K1 Вход среды №2 ГОСТ 33259 Ду350 1 16 K2 Выход среды №2 ГОСТ 33259 Ду350 1 16 Дренаж Резьба прифланцевая М15×1,5 1 — МатериалыЭлемент Материал Корпус Ст20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/К1/К2 Ст20 (фланцы ГОСТ 33259) Патрубок 12 AISI 304 Оголовки Ст20 и AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 2700 мм Диаметр кожуха Ø 600 мм Масса пустого 1900 кг - Отзывы
-
