Кожухотрубный теплообменник КС 150-3СК-8×0,8-9,0, Ру6, AISI 304
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 в течение ~1 минуты.
Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.
Выберите ваш город
362 473.83 ₽
Достаточно
Нашли дешевле?
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Отзывы
- Задать вопрос
- Дополнительно
-
Описание
Кожухотрубный теплообменник КС 150-3СК-8×0,8-9,0
Аппарат КС 150-3СК-8×0,8-9,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 6 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 110 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Дистиллированная вода 95% — Мощность, кВт 120,0 Запас по поверхности, % 16% Температура, °C 30 → 22 15 → 21 Расход 12,884 м³/ч 17,167 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 110 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

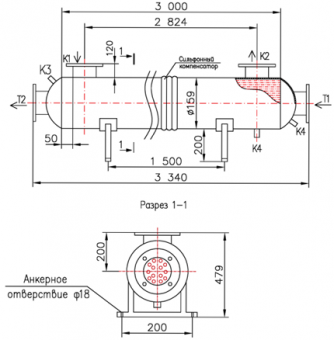

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 65, фланец ГОСТ 33259 1 10 T2 Выход среды №1 Ду 65, фланец ГОСТ 33259 1 10 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 10 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 10 K3 Под воздухоотводчик Резьба приборная Ду 15 1 10 K4 Дренаж Резьба приварная Ду 15 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки Ø8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304, фланцы ГОСТ 33259 Патрубки К1/К2 AISI 304, фланцы ГОСТ 33259 Оголовки Несъёмные, AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина ≈ 3340 мм Диаметр кожуха Ø 150 мм Анкерное отверстие Ø 18 мм Кожухотрубный теплообменник КС 150-3СК-8×0,8-9,0
Площадь: 9,0 м² Ру 6 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 110 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Дистиллированная вода 95% — Мощность, кВт 120,0 Запас по поверхности, % 16% Температура, °C 30 → 22 15 → 21 Расход 12,884 м³/ч 17,167 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 110 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.
Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 65, фланец ГОСТ 33259 1 10 T2 Выход среды №1 Ду 65, фланец ГОСТ 33259 1 10 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 10 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 10 K3 Под воздухоотводчик Резьба приборная Ду 15 1 10 K4 Дренаж Резьба приварная Ду 15 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки Ø8×0,8 AISI 304 Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304, фланцы ГОСТ 33259 Патрубки К1/К2 AISI 304, фланцы ГОСТ 33259 Оголовки Несъёмные, AISI 304 Габаритные размеры (по чертежу)Размер Значение Длина ≈ 3340 мм Диаметр кожуха Ø 150 мм Анкерное отверстие Ø 18 мм FAQ: популярные вопросы
Можно ли изменить давление или материалы?
Да, возможно изготовление из AISI 316L или под давление до 10 бар по запросу.Можно установить вертикально?
Да, при необходимости поставляется вариант в вертикальном исполнении.Есть ли паспорт и испытания?
Да, предоставляем паспорт, протокол гидроиспытаний и комплект ИЛ.Какой срок изготовления?
7–14 рабочих дней для стандартных моделей, индивидуально — по расчёту.Входит ли доставка?
Доставка по РФ и ЕАЭС, таможенные документы включены.Как рассчитать мощность?
Можно воспользоваться онлайн-калькулятором или направить параметры на .Как очищать теплообменник?
Промывкой трубного пучка и продувкой контуров, с ревизионными люками.Работает ли с водой и гликолем?
Да, предназначен для систем с водой, гликолем, маслом и паром.Какой срок службы?
10–15 лет при своевременном обслуживании и контроле коррозии.Как отправить ТЗ?
Через форму онлайн-расчёта или на . - Отзывы
-
