Кожухотрубный теплообменник КС 150Р-1СП-20×0,5-1,3

Аппарат КС 150Р-1СП-20×0,5-1,3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,6 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — нефтехимия / подогрев топлива. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,59 м² Ру 6 бар AISI 304 / 321 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1,59 м²
Давление расчётное: 6,0 бар
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 70 кг
Документ: Б-50281

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Спирт	Вода
Мощность, кВт	10,0
Запас по поверхности, %	15%
Площадь теплообмена	1,59 м²
Температура, °C	<80 → 48,44	40 → 60
Расход	0,039 м³/ч	0,430 м³/ч
Давление, бар	6,0	6,0
Масса аппарата (сухая)	70 кг

Примечание: параметры уточняются при проектировании.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду 25, ГОСТ 33259	1	10
T2	Выход среды №1	Ду 15, ГОСТ 33259	1	10
K1	Вход среды №2	Ду 15, ГОСТ 33259	1	10
K2	Выход среды №2	Ду 15, ГОСТ 33259	1	10
K3	Под воздухоотводчик	Резьба приборная Ду 15	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321, Ø20×1,5
Трубная решётка	AISI 321
Патрубки Т1, Т2	AISI 304
Фланцы К1, К2	AISI 304
Оголовок Т2 (съёмный)	AISI 304
Уплотнение оголовка	Фторопласт

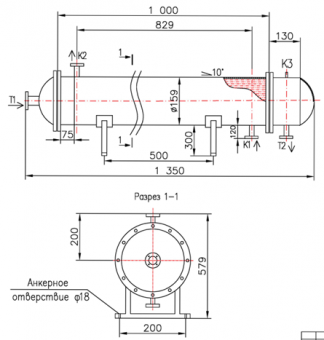

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 1350 мм
Диаметр кожуха	Ø 150 мм
Опорная лапа (отверстие)	Ø 18 мм
