Кожухотрубный теплообменник КС 300-4-8×0,8-50

Аппарат КС 300-4-8×0,8-50 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 50,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 50,0 м² Ру 8/6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 50,0 м²
Давление расчётное: 8/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 700 кг
Документ: Б-51005

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Фреон R407C	—
Мощность, кВт	320,0
Запас по поверхности, %	12%
Температура, °C	3,0 → 6,6	15,0 → 10,0
Расход	6,135 т/ч	54,9 м³/ч
Давление, бар	8,0	6,0
Площадь теплообмена	50,0 м²
Масса аппарата (сухая)	700 кг

Примечание: значения уточняются при расчёте под конкретные условия.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, ГОСТ 33259	1	25
T2	Выход среды №1	Ду 80, ГОСТ 33259	1	25
K1	Вход среды №2	Ду 125, ГОСТ 33259	1	16
K2	Выход среды №2	Ду 125, ГОСТ 33259	1	16
K3	Воздухоотводчик	Резьба приварная Ду15	1	16
K4	Дренаж	Резьба приварная Ду25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (∅8×0,8)
Трубная решётка	AISI 304
Патрубки К1/К2	Ст20 (фланцы ГОСТ 33259)
Оголовки	Ст20 (несъёмные)

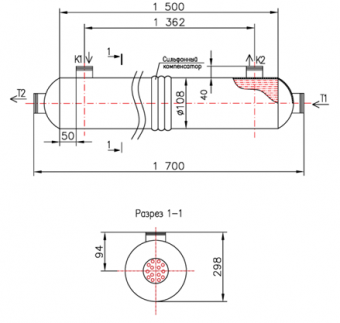

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса	700 кг
