Описание
Кожухотрубный теплообменник КС 150-3СК-8×0,8-4
Аппарат КС 150-3СК-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,02 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,02 м²
- Давление расчётное
- 6 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 130 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло моторное Мощность, кВт 57 Запас по поверхности, % 11% Температура, °C 40 → 85 150 → 50 Расход 1,103 м³/ч 1,0 т/ч Давление, бар 6,0 6,0 Площадь теплообмена 9,02 м² Масса аппарата (сухая) 130 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

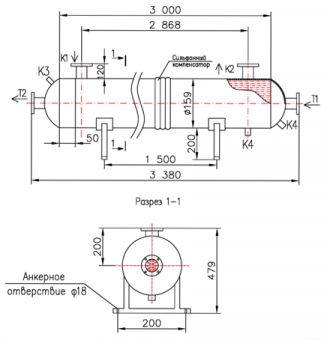

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 25, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 25, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 25, фланец ГОСТ 33259 1 16 K3 Воздухоотводчик Резьба приварная Ду 15 1 16 K4 Дренаж Резьба приварная Ду 15 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки T1/T2 Ст20 Патрубки K1/K2 Ст20 Оголовки Ст20 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина (общая) ≈ 1500 мм Диаметр кожуха Ø 150 мм Анкерное отверстие Ø 18 мм - Отзывы
-
