Кожухотрубный теплообменник КС 400-1,5СК-8×0,8-40

Аппарат КС 400-1,5СК-8×0,8-40 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 40,5 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 40,5 м² Ру 12 бар AISI 304 / 20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 40,5 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Сталь 20 / AISI 304
Масса (≤): ≈ 700 кг
Документ: Б-51330 (2)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Мощность, кВт	1805,0
Запас по поверхности, %	22 %
Температура, °C	75 → 95	200 → 180
Расход	77,478 т/ч	148,081 т/ч
Давление, бар	12,0	12,0
Площадь теплообмена	40,5 м²
Масса аппарата (сухая)	700 кг

Примечание: данные уточняются при расчёте; возможны варианты по материалам и исполнению.

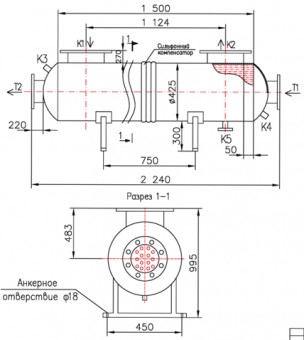

Присоединительные размеры

Тип	Назначение	Маркировка / Ду	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259, Ду150	1	16
T2	Выход среды №1	ГОСТ 33259, Ду150	1	16
K1	Вход среды №2	ГОСТ 33259, Ду250	1	16
K2	Выход среды №2	ГОСТ 33259, Ду250	1	16
K3	Воздухоотводчик	Резьба приварная Ду15	1	16
K4	Дренаж	Резьба приварная Ду25	1	16
K5	Дренаж	ГОСТ 33259, Ду25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки T1/T2	Сталь 20
Патрубки K1/K2	Сталь 20
Оголовки Tl/T2	Сталь 20, несъёмные
Покрытие	Термокраска

Габаритные размеры

Параметр	Значение
Монтажное исполнение	Горизонтальное
Масса пустого	≤ 700 кг
Примечание	После монтажа выполнить заземление
