Кожухотрубный теплообменник КС 350-1,5СК-8×0,8-26

Аппарат КС 350-1,5СК-8×0,8-26 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 26,2 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 26,25 м² Ру 16 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 26,25 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 450 кг
Документ: Б-51409

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Термомасло
Мощность, кВт	1000,0
Запас по поверхности, %	14 %
Температура, °C	80 → 90	250 → 200
Расход	85,942 т/ч	33,135 м³/ч
Давление, бар	8,0	8,0
Площадь теплообмена	26,25 м²
Масса аппарата (сухая)	450 кг

Примечание: значения уточняются при расчёте под конкретный режим.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 100, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 100, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба приварная	1	16
K4	Дренаж	Ду 25, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	AISI 321 (8×0,8)
Трубная решётка	AISI 321
Патрубки T1, T2	Сталь 20
Патрубки K1, K2	Сталь 20
Оголовки T1, T2	Сталь 20 (несъёмные)
Перегородки	AISI 304

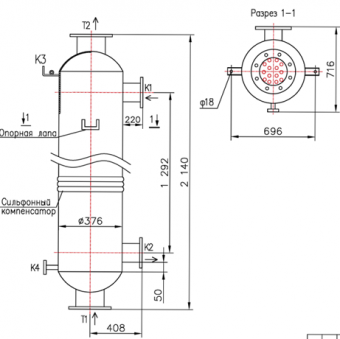

Габаритные размеры (по чертежу)

Размер	Значение
Высота (общая)	≈ 2140 мм
Диаметр кожуха	Ø 408 мм
Опорная лапа	Предусмотрена
