Кожухотрубный теплообменник КС 500-35СК-8×0,8-41Б

Аппарат КС 500-35СК-8×0,8-41Б применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 41,4 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 41,4 м² Ру 10 бар Ст20 / AISI 304 Производство СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 41,4 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 550 кг
Документ: Б-51805

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	1188,5
Запас по поверхности, %	10 %
Температура, °C	65 → 50	15 → 99
Расход	68,15 м³/ч	25,533 т/ч
Давление, бар	10	10
Площадь теплообмена	41,4 м²
Масса аппарата (сухая)	550 кг

Примечание: значения ориентировочные; уточняются при расчёте под конкретный режим.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды № 1	Ду 150, фланец ГОСТ 33259	1	16
T2	Выход среды № 1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды № 2	Ду 80, фланец ГОСТ 33259	1	16
K2	Выход среды № 2	Ду 80, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Резьба приварная Ду 15	1	16
K4	Дренаж	Резьба приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Ст20 (фланцы ГОСТ 33259)
Патрубки К1/К2	Ст20 (фланцы ГОСТ 33259)
Оголовки	Ст20 (несъёмные)

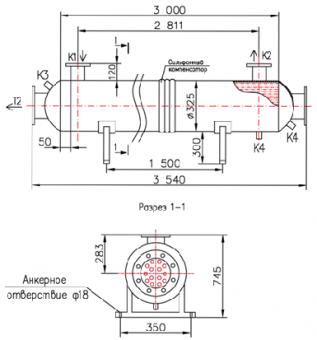

Габаритные размеры (по чертежу)

Размер	Значение
Длина (ориентировочно)	≈ 3540 мм
Диаметр кожуха	Ø 350 мм
Масса пустого	≤ 550 кг
