Кожухотрубный теплообменник КС 150-4-8×0,8-24
Аппарат КС 150-4-8×0,8-24 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 24,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 24,0 м² Ру 6,0 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 24,0 м²
- Давление расчётное
- 6,0 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 280 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 331,5 Запас по поверхности, % 16 % Температура, °C 80 → 20 25 → 35 Расход 5,0 м³/ч 18,983 т/ч Давление, бар 6,0 6,0 Площадь теплообмена 24,0 м² Масса аппарата (сухая) 280 кг Примечание: значения уточняются при расчёте, возможны варианты по материалам и соединениям.

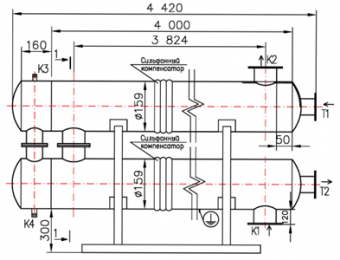

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K3 Воздухоотводчик Ду 15, приварной 1 16 K4 Дренаж Ду 20, приварной 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (∅8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 Патрубки К1/К2 Ст20 Оголовки Ст20 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Длина общая ≈ 1038 мм Высота ≈ 615 мм Тип исполнения Горизонтальное - Отзывы
-
