Кожухотрубный теплообменник КС 200-0,75-8×0,8-4

Аппарат КС 200-0,75-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 16 бар, вертикальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,5 м² Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 4,5 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 55 кг
Документ: Б-51865-2

Инженерные параметры

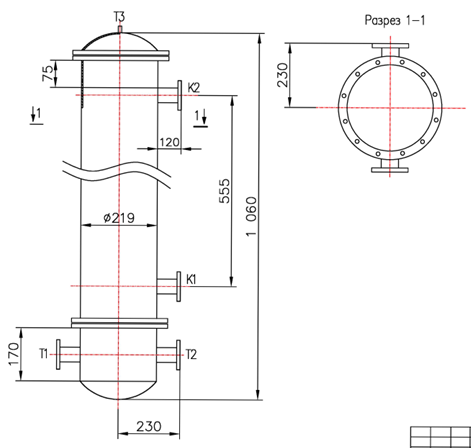

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Ру, бар
T1	Среда №1	Ду 40, фланец ГОСТ 33259	16
T2	Среда №1	Ду 40, фланец ГОСТ 33259	16
T3	Воздухоотводчик	Ду 15	16
K1	Среда №2	Ду 40, фланец ГОСТ 33259	16
K2	Среда №2	Ду 40, фланец ГОСТ 33259	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304, Ø8×0,8
Трубная решётка	AISI 304
Патрубки T1, T2, K1, K2	Сталь 20
Оголовки	Сталь 20, съёмные
Уплотнение	Паронит

Габариты

Параметр	Значение
Площадь теплообмена	4,5 м²
Масса пустого	≤ 55 кг

Примечание: габариты уточняются по расчёту и чертежу.
