Кожухотрубный теплообменник КС 500Р-4СК-8×0,8-176

Аппарат КС 500Р-4СК-8×0,8-176 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 176,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 176 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 176 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2300 кг
Документ: Б-52660

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	5335,33
Запас по поверхности, %	22%
Температура, °C	105 → 80	70 → 95
Расход	183,212 м³/ч	183,361 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	176 м²
Масса аппарата (сухая)	2300 кг

Примечание: параметры уточняются при расчёте, возможны варианты исполнения по давлению и материалам.

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Ду 250, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 250, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, приварной	1	16
K4	Дренаж	Ду 25, приварной	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы Т1–Т4	Сталь 20 (ГОСТ 33259)
Оголовки	Съёмные, Ст20
Уплотнения	Паронит

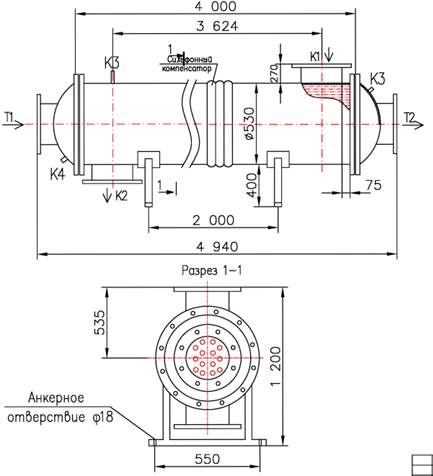

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
Масса пустого	≈ 2300 кг
Количество теплообменников	3 шт. (параллельная схема)
