Описание

Кожухотрубный теплообменник КС-231121

Аппарат КС-231121 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 27,0 м², расчётное давление 10 бар. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 27 м² Ру 10 бар AISI 304 / AISI 321

Краткие характеристики

Монтажное исполнение: — (уточняется при расчёте)
Площадь теплообмена: 27 м²
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса аппарата (сухая): ≈ 480 кг
Документ: КС-231121

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	27 м²
Мощность, кВт	3754,4
Запас по поверхности, %	10
Температурный график, °C	90 / 70	5 / 15
Расход, т/ч	1613	322
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	480 кг

Примечание: режимы и габариты уточняются при расчёте; запас поверхности заложен под надёжность.

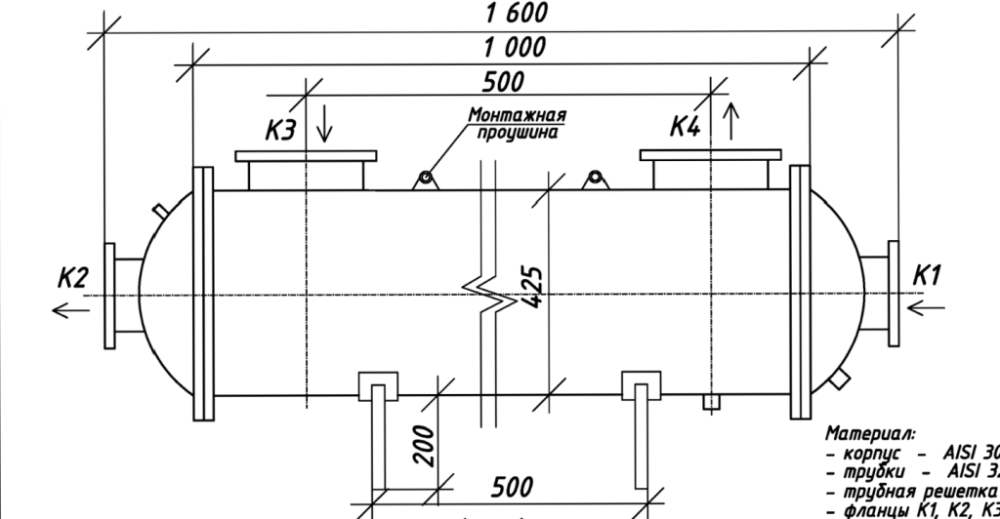

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды	DN 200 (ГОСТ 33259-2015)	1	10
К2	Выход греющей среды	DN 200 (ГОСТ 33259-2015)	1	10
К3	Вход нагреваемой среды	DN 300 (ГОСТ 33259-2015)	1	10
К4	Выход нагреваемой среды	DN 300 (ГОСТ 33259-2015)	1	10
К5	Воздухоотводчик (муфта приварная)	DN 25 (1″)	1	16
К6	Дренаж (муфта приварная)	DN 25	2	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы К1–К4	AISI 304, ГОСТ 33259-2015, Ру10
Оголовки K1, K2	AISI 304 (съёмные)

Габариты

Параметр	Значение
Длина аппарата	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Высота с опорами	— (уточняется при расчёте)
