Кожухотрубный теплообменник И-231112-ТПЛ

Аппарат КС-231112 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 40,5 м², расчётное давление 6 бар. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 40,5 м² Ру 6 бар AISI 304 / AISI 321

Краткие характеристики

Монтажное исполнение: — (уточняется при расчёте)
Площадь теплообмена: 40,5 м²
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса аппарата (сухая): ≈ 650 кг
Документ: И-231112-ТПЛ

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Смесь паров
Площадь теплообмена	40,5 м²
Мощность, кВт	805,2
Запас по поверхности, %	14
Температурный график, °C	7 / 15	130 / 198
Расход, м³/ч	86,33	125
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	650 кг

Примечание: режимы уточняются при расчёте, запас поверхности заложен под надёжность.

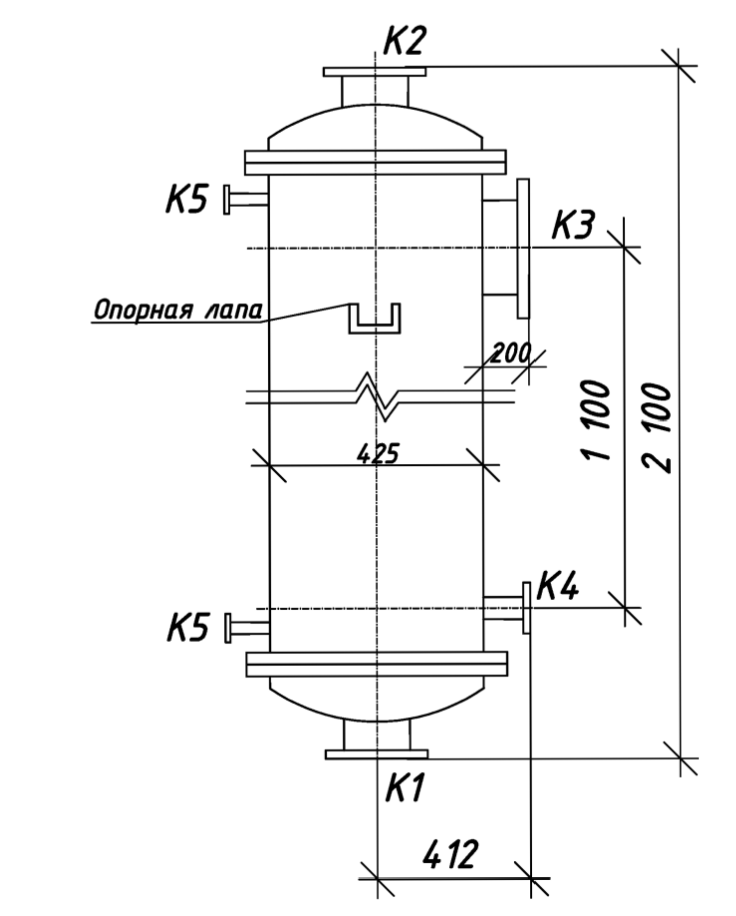

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
K1	Вход нагреваемой среды	DN150 (ГОСТ 33259-2015)	1	10
K2	Выход нагреваемой среды	DN150 (ГОСТ 33259-2015)	1	10
K3	Вход греющей среды	DN200 (ГОСТ 33259-2015)	1	10
K4	Выход греющей среды	DN32 (ГОСТ 33259-2015)	1	10
K5	Дренаж / промывка	DN25 (ГОСТ 33259-2015)	2	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321
Трубная решётка	AISI 321
Фланцы K1–K4	AISI 304, ГОСТ 33259-2015
Оголовки K1, K2	AISI 304 (съёмные)
Уплотнение оголовка	Паронит

Габариты

Параметр	Значение
Длина аппарата	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Высота с опорами	— (уточняется при расчёте)
