Описание

Кожухотрубный теплообменник КС-231105

Аппарат КС-231105 применяется в промышленных тепловых схемах. Параметры: расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — (уточняется при расчёте) Ру 10 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Среда (трубки/кожух): Вода / Масло
Площадь теплообмена: — (уточняется при расчёте)
Мощность: 15 кВт
Запас поверхности: 120%
Давление расчётное: 10 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 45 кг
Документ: — (уточняется при расчёте)

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Площадь теплообмена	— (уточняется при расчёте)
Мощность, кВт	15
Запас по поверхности, %	120
Температурный график, °C	15 / 50	20 / 35
Расход	0,25 т/ч	0,20 т/ч
Расчётное давление, бар	10,0	10,0
Масса аппарата (сухая)	45 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

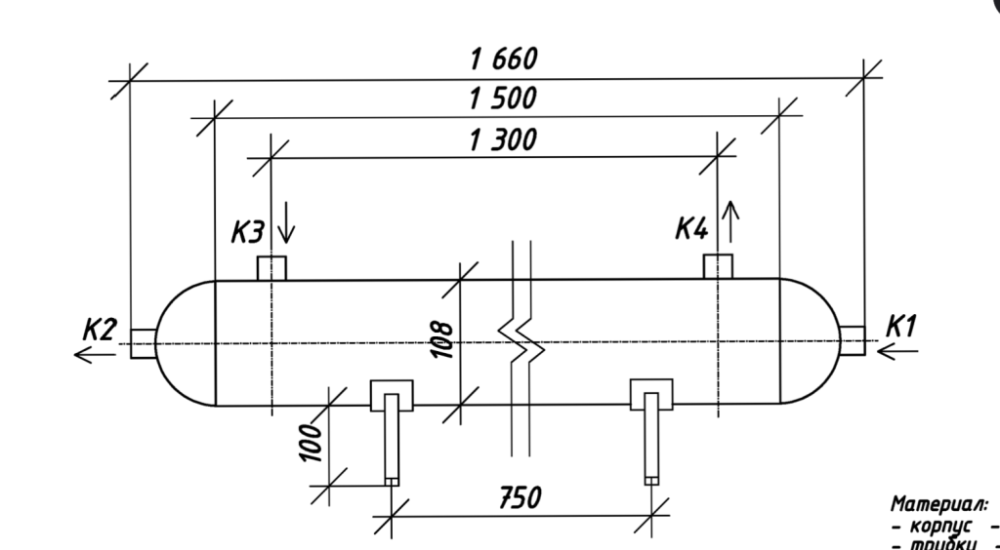

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 25 (муфта приварная)	1	10
К2	Выход греющей среды	Ду 25 (муфта приварная)	1	10
К3	Вход нагреваемой среды	Ду 25 (муфта приварная)	1	10
К4	Выход нагреваемой среды	Ду 25 (муфта приварная)	1	10

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцевые/муфтовые элементы	Ст20 (муфты приварные)
Оголовки	Ст20

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Межосевое расстояние опор, мм	— (уточняется при расчёте)
Тип опор	— (уточняется при расчёте)
Подключение	Муфты приварные Ду25
