Кожухотрубный теплообменник КС-231102

Аппарат КС-231102 применяется в промышленных тепловых схемах. Параметры: расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — (уточняется при расчёте) Ру 16 бар Ст20 / AISI 304 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Среда (трубки/кожух): Вода / Масло
Площадь теплообмена: — (уточняется при расчёте)
Мощность: 442 кВт
Давление расчётное: 16 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 55 кг
Документ: — (уточняется при расчёте)

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Площадь теплообмена	— (уточняется при расчёте)
Мощность, кВт	442
Температурный график, °C	93 / 40	80 / 35
Расход, т/ч	12,6	4,2
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	55 кг

Примечание: площадь и запас поверхности уточняются при проектировании.

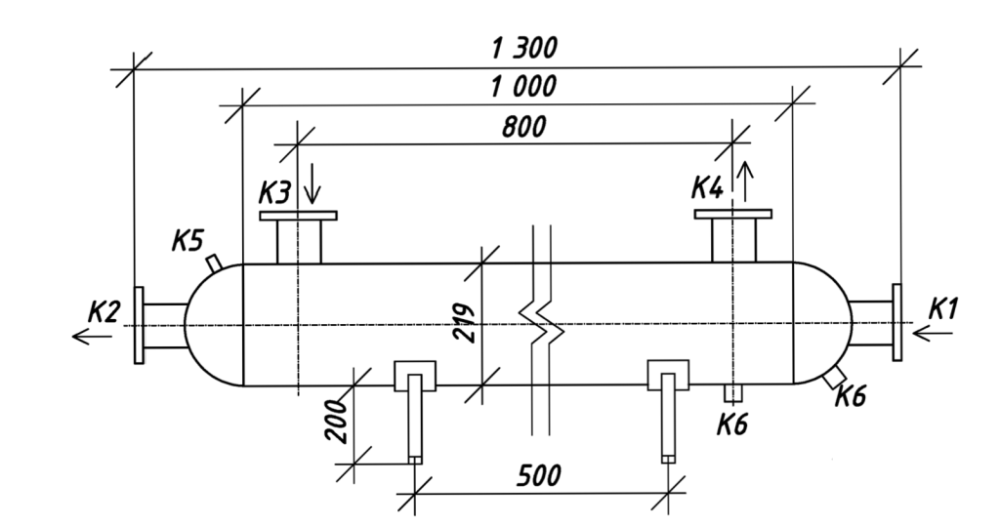

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
К1	Вход греющей среды	Ду 50 (фланец ГОСТ 33259-2015)	1	16
К2	Выход греющей среды	Ду 50 (фланец ГОСТ 33259-2015)	1	16
К3	Вход нагреваемой среды	Ду 50 (фланец ГОСТ 33259-2015)	1	16
К4	Выход нагреваемой среды	Ду 50 (фланец ГОСТ 33259-2015)	1	16
К5	Воздухоотводчик	Муфта приварная	1	16
К6	Дренаж	Муфта приварная Ду25	2	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст20 (ГОСТ 33259-2015)
Оголовки	Ст20

Габариты

Параметр	Значение
Длина, мм	— (уточняется при расчёте)
Диаметр кожуха, мм	— (уточняется при расчёте)
Тип крепления	Опоры стационарные
Монтажное исполнение	Горизонтальное
