Кожухотрубный теплообменник КС 600Р-3СК-8×0,8-189

Аппарат КС 600Р-3СК-8×0,8-189 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 189,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 189 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 189 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 2100 кг
Документ: Б-52660

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	2953,33
Запас по поверхности, %	10 %
Температура, °C	105 → 70	80 → 99
Расход	183,212 м³/ч	183,361 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	189 м²
Масса аппарата (сухая)	2100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 250, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 250, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Ду 15, резьба приварная	1	16
K4	Дренаж	Ду 20, резьба приварная	2	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы T1/T2/K1/K2	Ст20 (ГОСТ 33259)
Оголовок съёмный T1/T2	Ст20
Фланец оголовочный	Ст20
Уплотнение оголовка	Паронит

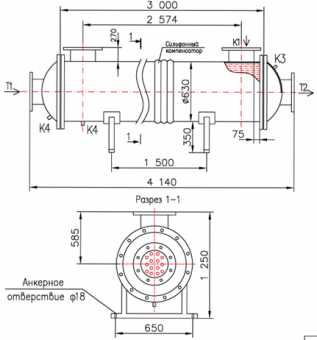

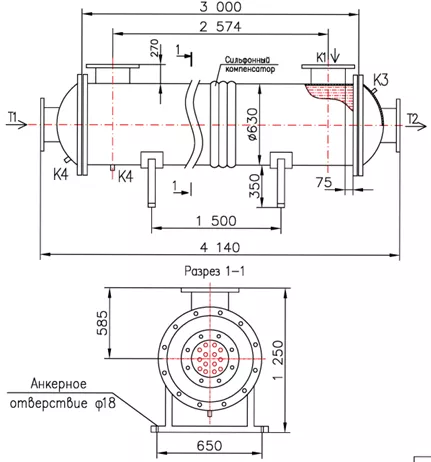

Габаритные размеры (по чертежу)

Размер	Значение
Длина общая	≈ 4140 мм
Диаметр кожуха	Ø 600 мм
Опорная лапа	Ø 18 мм
