Кожухотрубный теплообменник КС 600Р-6СК-8×0,8-378

Аппарат КС 600Р-6СК-8×0,8-378 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 378,0 м², расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 378 м² Ру 18/6 бар AISI 304 / 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 378 м²
Давление расчётное: 18/6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 321
Масса (≤): ≈ 4000 кг
Документ: Б-53353

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Пар
Мощность, кВт	3348,31
Запас по поверхности, %	21 %
Температура, °C	10 → 140	170 → 95
Расход	221,0 т/ч	50,576 т/ч
Давление, бар	18,0	6,0
Площадь теплообмена	378 м²
Масса аппарата (сухая)	4000 кг

Примечание: данные уточняются при расчёте; возможны варианты по материалам и исполнению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 250, фланец ГОСТ 33259	1	25
T2	Выход среды №1	Ду 250, фланец ГОСТ 33259	1	25
K1	Вход среды №2	Ду 300, фланец ГОСТ 33259	1	10
K2	Выход среды №2	Ду 300, фланец ГОСТ 33259	1	10
K3	Выход среды №2	Ду 150, фланец ГОСТ 33259	1	10
КБ	Воздухоотводчик	Резьба приварная Ду 15	1	16
КБ	Дренаж	Резьба приборная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 321 (8×0,8)
Трубная решётка	AISI 321
Фланцы патрубков	AISI 304 (ГОСТ 33259)
Оголовок съёмный	Сталь 20
Уплотнение оголовка	Паронит

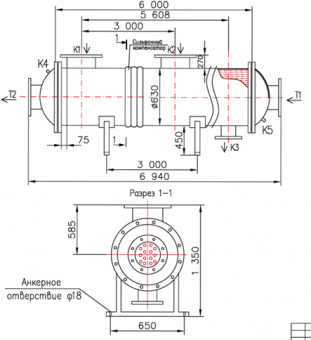

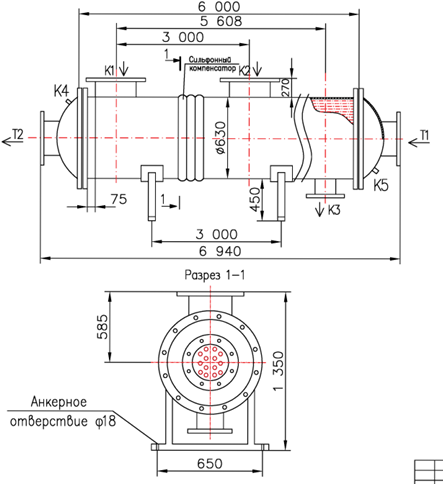

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 6650 мм
Диаметр кожуха	Ø 940 мм
Анкерное отверстие	Ø 18 мм
