Кожухотрубный теплообменник КС 150-3СК-8×0,8-9
Аппарат КС 150-3СК-8×0,8-9 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 7 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 7 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 120 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Масло Мощность, кВт 150,5 Запас по поверхности, % 10% Температура, °C 15 → 25 80 → 50 Расход 5,606 т/ч 8,0 т/ч Давление, бар 7,0 7,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 120 кг Примечание: параметры уточняются при расчёте под конкретные условия эксплуатации.

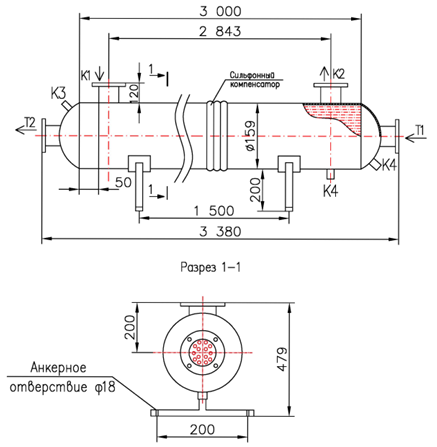

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 ГОСТ 33259 Ду 50 1 16 T2 Выход среды №1 ГОСТ 33259 Ду 50 1 16 K1 Вход среды №2 ГОСТ 33259 Ду 50 1 16 K2 Выход среды №2 ГОСТ 33259 Ду 50 1 16 K3 Под воздухоотводчик Резьба приборная Ду 15 1 16 K4 Дренаж Резьба приварная Ду 15 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3Сп5) Трубки AISI 304 (Ø8×0,8) Трубная решётка AISI 304 Патрубки T1, T2 Ст20 Патрубки K1, K2 Ст20 Оголовки T1, T2 Ст20 Перегородки (15 шт) AISI 304 - Отзывы
-
