Кожухотрубный теплообменник КС 130-1,5-8×0,8-3
Аппарат КС 130-1,5-8×0,8-3 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 3,0 м² Ру 9/6 бар AISI 304 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 3,0 м²
- Давление расчётное
- 9/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 40 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 209,5 Запас по поверхности, % 12,0 % Температура, °C 200,0 94,8 → 69,0 Расход 0,309 м³/ч 3,0 м³/ч Давление, бар 9,0 6,0 Площадь теплообмена 3,0 м² Масса аппарата (сухая) 40 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

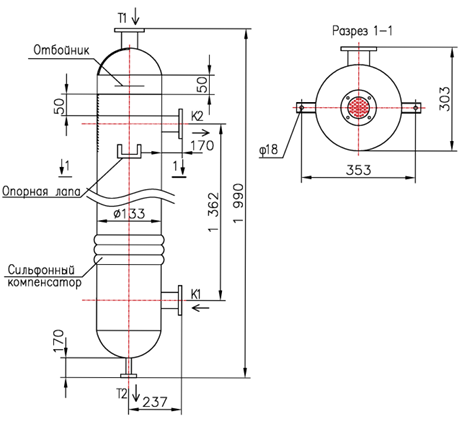

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 32, ГОСТ 33259 1 16 T2 Выход среды №1 Ду 15, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 32, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 32, ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3Сп5) Трубки 1У8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Ст20 Патрубки AISI 304 Оголовок 1 Ст20 (несъёмный) Оголовок 2 AISI 304 (несъёмный) Габаритные размеры (по чертежу)Размер Значение Масса пустого ≤ 40 кг Монтажное исполнение Вертикальное - Отзывы
-
