Кожухотрубный теплообменник КС 500-6СК-8×0,8-82

Аппарат КС 500-6СК-8×0,8-82 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 82,8 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 82,8 м² Ру 12 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 82,8 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 1100 кг
Документ: Б-53581

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло АМТ-300
Мощность, кВт	883
Запас по поверхности, %	11%
Температура, °C	10 → 47,96	200 → 30
Расход	20 м³/ч	9 м³/ч
Давление, бар	12	12
Площадь теплообмена	82,8 м²
Масса аппарата (сухая)	1100 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлениям.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 65, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 65, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K3	Воздухоотводчик	Резьба приварная Ду 15	1	16
K4	Дренаж	Резьба приварная Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст3сп5)
Трубки	AISI 321 (Ø8×0,8)
Трубная решётка	AISI 321
Патрубки и фланцы	Сталь 20
Оголовки T1/T2	Сталь 20
Перегородки	AISI 304

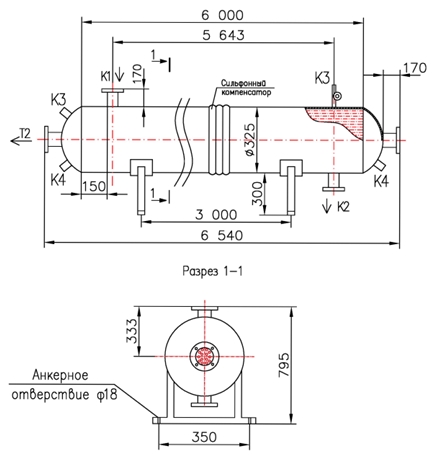

Габаритные размеры (по чертежу)

Размер	Значение
Крепёжное отверстие	Ø 18 мм
