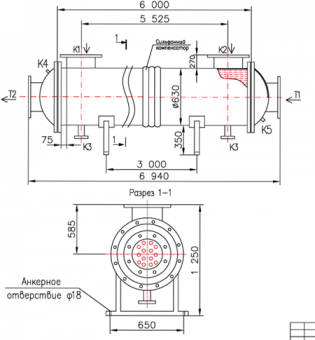

Кожухотрубный теплообменник КС 600Р-6СК-12×1-266

Аппарат КС 600Р-6СК-12×1-266 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 266,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — нефтехимия / подогрев топлива. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 266,4 м² Ру 6 бар Ст 20 / AISI 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 266,4 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст 20 / AISI 316
Масса (≤): ≈ 5750 кг
Документ: Б-53588

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Нефтяная эмульсия 30 %
Мощность, кВт	7084,6
Запас по поверхности, %	15 %
Температура, °C	55,0	10,0
Давление, бар	25,0	35,0
Расход	304,584 т/ч	300,0 м³/ч
Площадь теплообмена	266,4 м²
Масса аппарата (сухая)	5750 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 300 фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 300 фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 300 фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 300 фланец ГОСТ 33259	1	16
K3	Дренаж/промывка	Ду 50 фланец ГОСТ 33259	1	16
K4	Воздухоотводчик	Резьба приварная Ду 15	1	16
K5	Дренаж приборный	Резьба Ду 25	1	16

Материалы

Элемент	Материал
Корпус	Ст 20 (Ст3 С Si5)
Трубки	AISI 316
Трубная решётка	AISI 516
Патрубки Т1/Т2	Ст 20 (фланцы Ст 20)
Патрубки K1/K2	Ст 20 (фланцы Ст 20)
Оголовки	Съёмные Ст 20
Уплотнение оголовка	Паронит

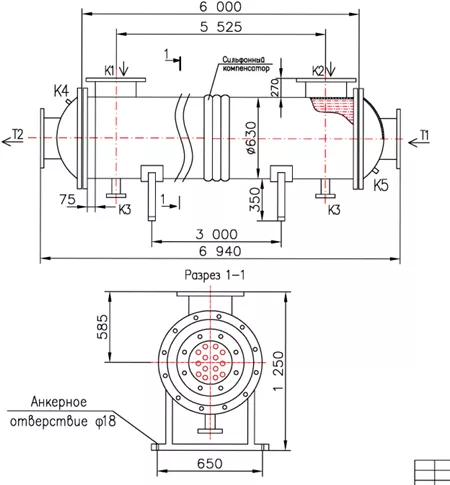

Габаритные размеры (по чертежу)

Размер	Значение
Длина (общая)	— (уточняется при расчёте)
Диаметр кожуха	≈ Ø 600 мм
Масса	5750 кг
