Кожухотрубный теплообменник КС 125-0,5-2Х-8×0,8-1

Аппарат КС 125-0,5-2Х-8×0,8-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 1,0 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 1,0 м² Ру 10 бар AISI 304 / 316 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 1,0 м²
Давление расчётное: 10 бар
Материал корпуса / трубок: AISI 304 / AISI 316
Масса (≤): ≈ 15 кг
Документ: Б-53624

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода слабосолёная	Масло
Мощность, кВт	6,0
Запас по поверхности, %	15 %
Температура, °C	20 → 90	40 → 80
Расход	0,258 м³/ч	1,059 м³/ч
Давление, бар	6,0	6,0
Масса аппарата (сухая)	15 кг

Примечание: данные уточняются при расчёте; возможны варианты по материалам и диаметрам патрубков.

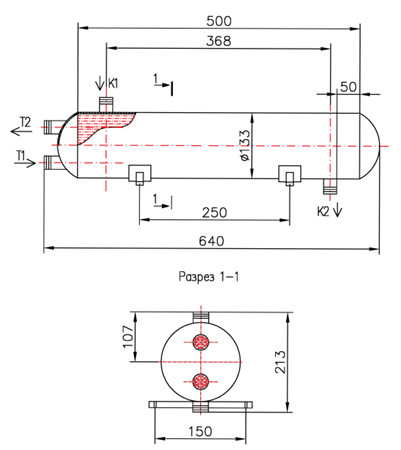

Присоединительные патрубки

Тип	Назначение	Размер и исполнение	Кол-во	Ру, бар
T1	Вход среды №1	Ду 25, резьба приварная	1	10
T2	Выход среды №1	Ду 75, резьба приварная	1	10
K1	Вход среды №2	Ду 75, резьба приварная	1	10
K2	Выход среды №2	Ду 25, резьба приварная	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316 (Ду8×0,8)
Трубная решётка	AISI 316
Патрубки	AISI 304 / 316 (резьба приварная)
Оголовки	AISI 316, несъёмные
