Кожухотрубный теплообменник КС 80-6-8×0,8-12

Аппарат КС 80-6-8×0,8-12 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 6,0 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 6,0 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 150 кг
Документ: Б-53636

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Термолан НТ	Термолан НТ
Мощность, кВт	6,0
Площадь теплообмена	12,0 м²
Входная температура, °C	295
Выходная температура, °C	49
Расход, т/ч	0,20
Давление, бар	6,0
Масса аппарата (сухая)	150 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка	Ду, мм	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259	15	1	16
T2	Выход среды №1	ГОСТ 33259	15	1	16
K1	Вход среды №2	ГОСТ 33259	15	1	16
K2	Выход среды №2	ГОСТ 33259	15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Патрубки	Ст20
Фланцы	Ст20 (ГОСТ 33259)
Оголовки	Ст20, несъёмные
Рама	Ст20

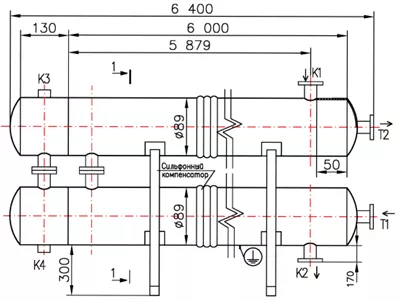

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Горизонтальное
