Описание

Кожухотрубный теплообменник КС 80-2-8×0,8-2

Аппарат КС 80-2-8×0,8-2 применяется в промышленных тепловых схемах. Параметры: расчётное давление 16 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: — Ру 16 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: — (уточняется при расчёте)
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): 25 кг
Документ: Б-53636

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Термолан НТ	Термолан НТ
Мощность, кВт	—
Температура, °C	—	—
Расход	—	—
Давление, бар	16	16
Масса аппарата (сухая)	25 кг

Примечание: значения уточняются при теплотехническом расчёте.

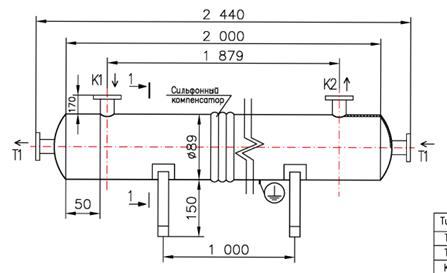

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду15	1	16
T2	Выход среды №1	ГОСТ 33259 Ду15	1	16
K1	Вход среды №2	ГОСТ 33259 Ду15	1	16
K2	Выход среды №2	ГОСТ 33259 Ду15	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Патрубки T1/T2	Ст20 (фланцы ГОСТ 33259)
Патрубки K1/K2	Ст20 (фланцы ГОСТ 33259)
Оголовки	Ст20 (несъёмные)
