Кожухотрубный теплообменник КС 400-5СК-8×0,8-81

Аппарат КС 400-5СК-8×0,8-81 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 81,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 81,0 м² Ру 7/6 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 81,0 м²
Давление расчётное: 7/6 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 1300 кг
Документ: Б-53775

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	4200,0
Запас по поверхности, %	17 %
Температура, °C	160 → 94,8	70 → 90
Расход	6,405 м³/ч	180,529 м³/ч
Давление, бар	6,0	7,0
Площадь теплообмена	81,0 м²
Масса аппарата (сухая)	1300 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлениям.

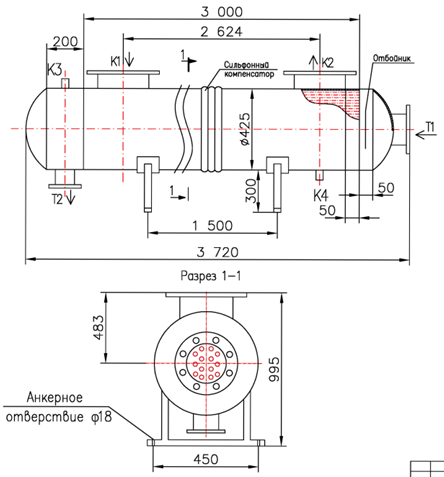

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 200, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 150, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 250, фланец ГОСТ 33259	1	16
K3	Резьбовой отбор	Ду 15, приварная резьба	1	16
K4	Дренаж	Ду 25, приварная резьба	1	16

Материалы

Элемент	Материал
Корпус	Сталь 20 (Ст20)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы К1/К2/Т1/Т2	Сталь 20, ГОСТ 33259
Патрубки	AISI 304
Оголовки	Сталь 20 / AISI 304 (несъёмные)
