Кожухотрубный теплообменник КС 250-5-2Х-124-31

Аппарат КС 250-5-2Х-124-31 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 31,4 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 31,45 м² Ру 6 бар AISI 304 / 316Ti Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 31,45 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 316Ti
Масса (≤): ≈ 750 кг
Документ: Б-54154

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Подсоленая вода	Вода
Мощность, кВт	343,7
Запас по поверхности, %	16 %
Температура, °C	50 → 12	7 → 15
Расход	8,0 м³/ч	36,85 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	31,45 м²
Масса аппарата (сухая)	750 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

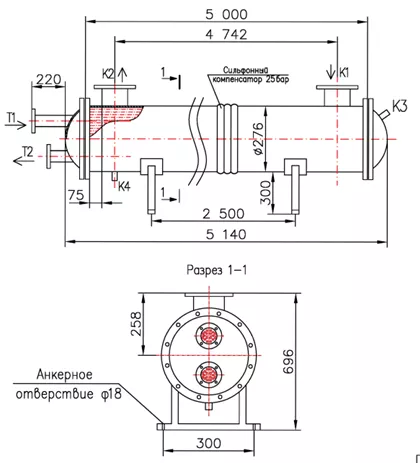

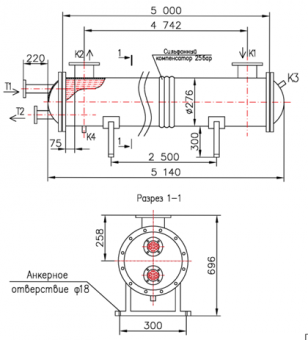

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 50, фланец ГОСТ 33259	1	10
T2	Выход среды №1	Ду 50, фланец ГОСТ 33259	1	10
K1	Вход среды №2	Ду 100, фланец ГОСТ 33259	1	10
K2	Выход среды №2	Ду 100, фланец ГОСТ 33259	1	10
K3	Воздухоотводчик	Резьба приварная Ду15	1	10
K4	Дренаж	Резьба приварная Ду25	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316Ti
Трубная решётка	AISI 316Ti
Фланцы	AISI 304 / 316
Оголовок съёмный	AISI 316L
Уплотнение оголовка	Паронит
