Кожухотрубный теплообменник КС 130-1-8×0,8-2

Аппарат КС 130-1-8×0,8-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,0 м² Ру 17/6 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 2,0 м²
Давление расчётное: 17/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 25 кг
Документ: Б-54261

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	200,0
Запас по поверхности, %	11,0%
Температура, °C	200,0 → 99,64	60,0 → 80,0
Расход	0,304 м³/ч	8,601 м³/ч
Давление, бар	17,0	6,0
Площадь теплообмена	2,0 м²
Масса аппарата (сухая)	25 кг

Примечание: значения могут уточняться при расчёте под конкретные условия эксплуатации.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 32, фланец ГОСТ 33259	1	16
T2	Выход среды №1	Ду 15, фланец ГОСТ 33259	1	16
K1	Вход среды №2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304 (∅8×0,8)
Трубная решётка	AISI 304
Фланцы T1, T2, K1, K2	Ст20, ГОСТ 33259
Патрубки	AISI 304
Оголовок 1	Ст20 (несъёмный)
Оголовок 2	AISI 304 (несъёмный)

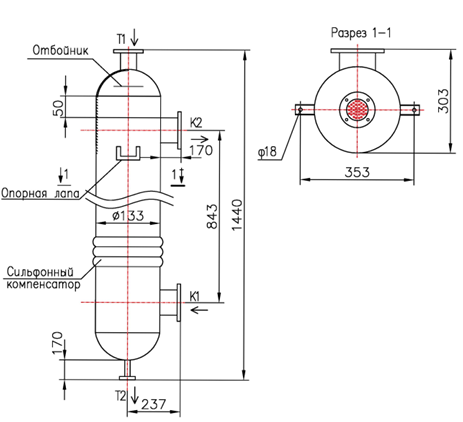

Габаритные размеры (по чертежу)

Размер	Значение
Монтажное исполнение	Вертикальное
Масса пустого	≤ 25 кг
