Кожухотрубный теплообменник КС 400-2-2Х-8×0,8-54

Аппарат КС 400-2-2Х-8×0,8-54 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 54,0 м², расчётное давление 25 бар, горизонтальное исполнение. Типовая задача — холодоснабжение / чиллер. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 54,0 м² Ру 25/6 бар Ст20 / AISI 321 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 54,0 м²
Давление расчётное: 25/6 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 900 кг
Документ: Б-54328

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Аммиак газообразный	Вода оборотная
Мощность, кВт	568
Запас по поверхности, %	21 %
Температура, °C	77 → 39,8	28 → 25
Расход	1,707 т/ч	98,882 т/ч
Давление, бар	25,0	6,0
Площадь теплообмена	54,0 м²
Масса аппарата (сухая)	900 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

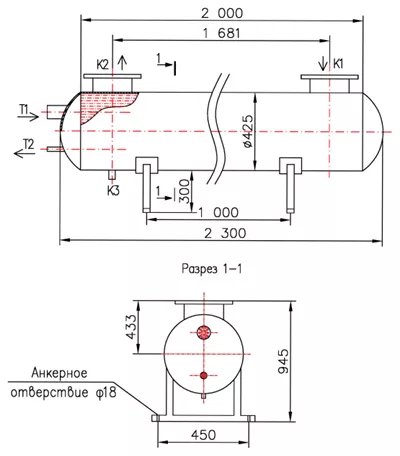

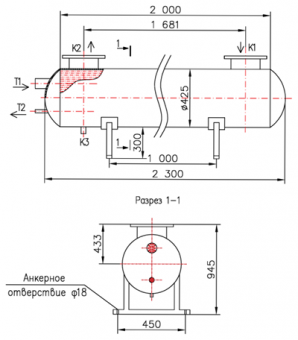

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды №1	Ду 65, под приварку	1	25
T2	Выход среды №1	Ду 25, под приварку	1	25
K1	Вход среды №2	Ду 200, фланец ГОСТ 33259	1	16
K2	Выход среды №2	Ду 200, фланец ГОСТ 33259	1	16
D1	Дренаж	Резьбовой, приварной	1	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3Сп5)
Трубки	AISI 321 (8×0,8)
Трубная решётка	AISI 321
Патрубки	AISI 321 (под приварку)
Фланцы	Ст20 (ГОСТ 33259)
Оголовки	Ст20, несъёмные
