Описание
Кожухотрубный теплообменник КС 150-3СК-8×0,8-9
Аппарат КС 150-3СК-8×0,8-9 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 9,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 9,0 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 9,0 м²
- Давление расчётное
- 6 бар (трубки/кожух)
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 120 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 315,5 Запас по поверхности, % 11 % Температура, °C 69 → 25 20 → 50 Расход 8,0 т/ч 26,925 м³/ч Давление, бар 6,0 6,0 Площадь теплообмена 9,0 м² Масса аппарата (сухая) 120 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

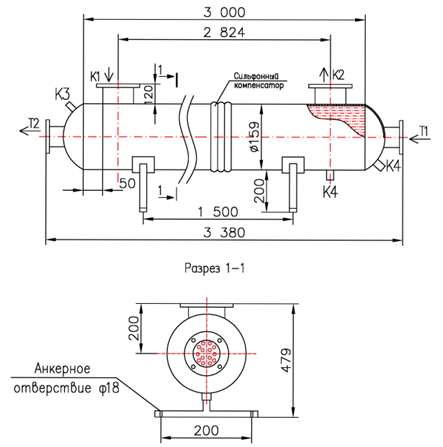

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K3 Воздухоотводчик Резьбовое, Ду 15 1 16 K4 Дренаж Резьбовое, Ду 15 1 16 МатериалыЭлемент Материал Корпус Сталь 20 Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Сталь 20, фланцы ГОСТ 33259 Патрубки К1/К2 Сталь 20, фланцы ГОСТ 33259 Оголовки Сталь 20 Габаритные размеры (по чертежу)Размер Значение Длина (ориентировочно) ≈ 1500 мм Диаметр кожуха Ø 150 мм Опорные отверстия Ø 18 мм - Отзывы
-
