Кожухотрубный теплообменник КС 250-2СК-8×0,8-16
Аппарат КС 250-2СК-8×0,8-16 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 16,0 м², расчётное давление 40 бар, горизонтальное исполнение. Типовая задача — газ / воздух — теплоутилизация. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 16,0 м² Ру 43/6 бар AISI 304 / 321 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 16,0 м²
- Давление расчётное
- 43/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 321
- Масса (≤)
- ≈ 220 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Воздух — Мощность, кВт 357,2 Запас по поверхности, % 10 % Температура, °C 200 → 35,6 25 → 39,95 Расход 7,455 т/ч 25 т/ч Давление, бар 43 6 Площадь теплообмена 16,0 м² Масса аппарата (сухая) 220 кг Примечание: данные уточняются при расчёте; возможны варианты по материалам и давлению.

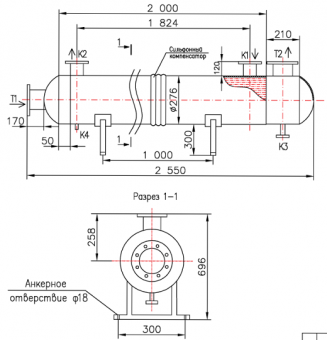

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 100, фланец ГОСТ 33259 1 63 T2 Выход среды №1 Ду 100, фланец ГОСТ 33259 1 63 K1 Вход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K2 Выход среды №2 Ду 65, фланец ГОСТ 33259 1 16 K3 Выход конденсата Ду 15, фланец ГОСТ 33259 1 16 K4 Дренаж Ду 15, резьба приварная 1 16 МатериалыЭлемент Материал Корпус Сталь 20 (аналог AISI 304) Трубки AISI 321 (8×0,8) Трубная решётка AISI 321 Фланцы T1, T2, K1, K2 Сталь 20 (ГОСТ 33259) Оголовки Сталь 20, несъёмные Габаритные размеры (по чертежу)Размер Значение Масса аппарата (сухая) 220 кг Монтажное исполнение Горизонтальное - Отзывы
-
