Кожухотрубный теплообменник КС 300-1,5-8×0,8-20
Аппарат КС 300-1,5-8×0,8-20 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 20,7 м² Ру 12/2 бар AISI 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 20,7 м²
- Давление расчётное
- 12/2 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 350 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 466,0 Запас по поверхности, % 12 % Температура, °C 110 → 47 120 → 70 Расход 6,675 т/ч 0,669 т/ч Давление, бар 12,0 2,0 Площадь теплообмена 20,7 м² Масса аппарата (сухая) 350 кг Примечание: параметры уточняются при расчёте, возможны варианты по материалам и давлениям.

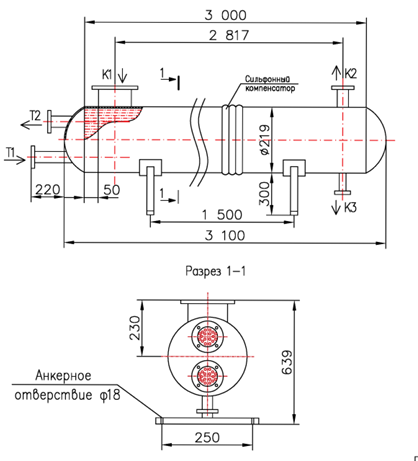

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 T2 Выход среды №1 Ду 50, фланец ГОСТ 33259 1 16 K1 Вход среды №2 Ду 100, фланец ГОСТ 33259 1 10 K2 Выход среды №2 Ду 32, фланец ГОСТ 33259 1 10 K3 Выход конденсата Ду 25, фланец ГОСТ 33259 1 10 K4 Дренаж Ду 25, резьба приборная 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (Ø8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 AISI 304 (фланцы ГОСТ 33259) Фланцы К1–К4 AISI 304 (ГОСТ 33259) Оголовок AISI 304, несъёмный Габаритные размеры (по чертежу)Размер Значение Длина ≈ 1940 мм Диаметр кожуха Ø 300 мм Ширина опорной лапы 750 мм - Отзывы
-
