Кожухотрубный теплообменник КС 300-6-8×0,8-82

Аппарат КС 300-6-8×0,8-82 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 82,8 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 82,8 м² Ру 6 бар Ст20 / AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 82,8 м²
Давление расчётное: 6 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): ≈ 1050 кг
Документ: Б-54611

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода 73,5%	Вода
Мощность, кВт	786,1
Запас по поверхности, %	13%
Температура, °C	30,0 → 15,0	5,0 → 20,0
Расход	45,0 м³/ч	50,134 м³/ч
Давление, бар	6,0	6,0
Площадь теплообмена	82,8 м²
Масса аппарата (сухая)	1050 кг

Примечание: значения уточняются при индивидуальном расчёте под задачу.

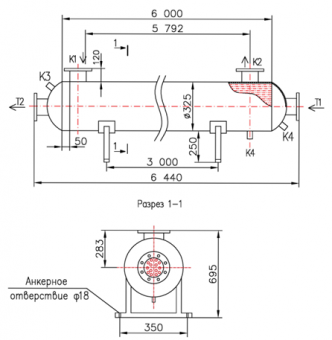

Присоединительные размеры

Тип	Назначение	Маркировка / Ду	Кол-во	Ру, бар
T1	Вход среды №1	ГОСТ 33259, Ду 100	1	16
T2	Выход среды №1	ГОСТ 33259, Ду 100	1	16
K1	Вход среды №2	ГОСТ 33259, Ду 100	1	16
K2	Выход среды №2	ГОСТ 33259, Ду 100	1	16
K3	Воздухоотводчик	Резьба приварная, Ду 15	1	16
K4	Дренаж	Резьба приварная, Ду 25	2	16

Материалы

Элемент	Материал
Корпус	Сталь 20
Трубки	AISI 304 (Ø8×0,8)
Трубная решётка	AISI 304
Патрубки Т1/Т2	Сталь 20 (фланцы ГОСТ 33259)
Патрубки K1/K2	Сталь 20 (фланцы ГОСТ 33259)
Оголовки Т1/Т2	Сталь 20, несъёмные
