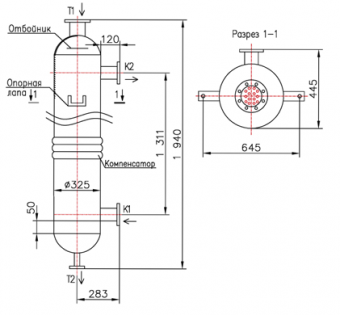

Кожухотрубный теплообменник КС 300-1,5-8×0,8-20
Аппарат КС 300-1,5-8×0,8-20-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 20,7 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 20,7 м²
- Давление расчётное
- 16 бар
- Материал корпуса / трубок
- Ст20 / AISI 304
- Масса (≤)
- ≈ 280 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Пар Мощность, кВт 1160,0 Запас по поверхности, % 29 Температура, °C +90 → +70 +190 → +99,86 Расход 49,86 м³/ч 1,721 м³/ч Давление, бар 16,0 16,0 Площадь теплообмена 20,7 м² Масса аппарата (сухая) 280 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.
Присоединительные размерыТип Назначение Маркировка (Ду; ГОСТ) Кол-во Ру, бар T1 Вход среды №1 Ду 100, ГОСТ 33259 1 16 T2 Выход среды №1 Ду 25, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 80, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 80, ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус Ст20 (Ст3сп5) Трубки AISI 304 (8×0,8) Трубная решётка AISI 304 Патрубки Т1/Т2 Ст20 / AISI 304 Фланцы К1/К2 Ст20 Оголовки Ст20 и AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Высота (общая) — (уточняется при расчёте) Диаметр кожуха Ø 300 мм Масса 280 кг - Отзывы
-
