Кожухотрубный теплообменник КС 600Р-4-12×1-177-1
Аппарат КС 600Р-4-12×1-177-1 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 177,6 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — нефтехимия / подогрев топлива. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 177,6 м² Ру 12 бар Ст20 / Л63 Производство СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 177,6 м²
- Давление расчётное
- 12 бар
- Материал корпуса / трубок
- Ст20 / Л63
- Масса (≤)
- ≈ 2500 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Дизельное топливо 0,45% — Мощность, кВт 97,4 Запас по поверхности, % 24% Температура, °C 5,0 → 20,0 40,0 → 31,94 Расход 13,5 м³/ч 11,4 м³/ч Давление, бар 12,0 12,0 Площадь теплообмена 177,6 м² Масса аппарата (сухая) 2500 кг Примечание: значения уточняются при проектном расчёте.

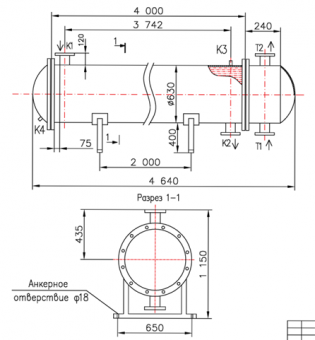

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 100, ГОСТ 33259 1 16 T2 Выход среды №1 Ду 100, ГОСТ 33259 1 16 K1 Вход среды №2 Ду 100, ГОСТ 33259 1 16 K2 Выход среды №2 Ду 100, ГОСТ 33259 1 16 K3 Воздухоотводчик Ду 15, резьба приварная 1 16 K4 Дренаж Ду 20, резьба приварная 1 16 МатериалыЭлемент Материал Корпус Сталь 20 (Ст3Сп5) Трубки Л63 (бшг АЗ 321) Трубная решётка Л63 (МУ 321) Патрубки Т1/Т2 Сталь 20 Патрубки К1/К2 Сталь 20 Оголовки Съёмные, Сталь 20 Фланцы Сталь 20 Уплотнение Паронит Габаритные размеры (по чертежу)Размер Значение Длина (ориентир) ≈ 4640 мм Диаметр кожуха Ø 600 мм Анкерные отверстия Ø 18 мм - Отзывы
-
