Кожухотрубный теплообменник КС 200Р-0,8-8×4,8

Аппарат КС 200Р-0,8-8×4,8 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,8 м², расчётное давление 16 бар, горизонтальное исполнение. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 4,8 м² Ру 16 бар AISI 304 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 4,8 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст20 / AISI 304
Масса (≤): 60 кг
Документ: Б-54866

Инженерные параметры

Присоединительные размеры

Тип	Назначение	Маркировка	Кол-во	Ру, бар
T1	Вход среды №1	Муфта G1"	1	16
T2	Выход среды №1	Муфта G1"	1	16
K1	Вход среды №2	Муфта G1½"	1	16
K2	Выход среды №2	Муфта G1½"	1	16
K3	Воздухоотводчик	Муфта G½"	1	16
K4	Дренаж	Муфта G½"	1	16

Материалы

Элемент	Материал
Корпус	Ст20
Трубки	AISI 304, Ø8×0,8
Трубная решётка	AISI 304
Муфты (Т1–К4)	Ст20
Оголовки	Ст20, съёмные
Уплотнение	Паронит

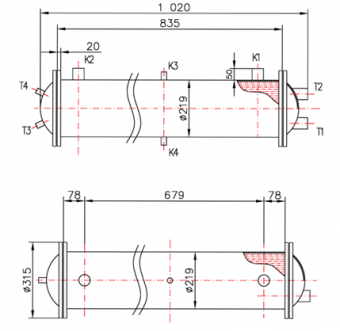

Габаритные размеры (по чертежу)

Размер	Значение
Площадь теплообмена	4,8 м²
Масса аппарата (сухая)	60 кг

Примечание: размеры уточняются при расчёте и зависят от конфигурации.
