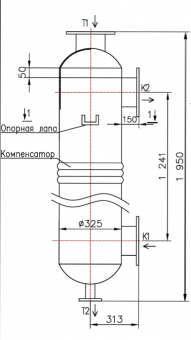

Кожухотрубный теплообменник КС-46708

Аппарат КС-46708 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 20,7 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 20,7 м² Ру 16 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 20,7 м²
Мощность: 2544 кВт
Запас поверхности: 20%
Давление расчётное: 16 бар
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 270 кг
Документ: Б-46708

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	20,7 м²
Мощность, кВт	2544,0
Запас по поверхности, %	20
Температурный график, °C	158 / 98,78	70 / 95
Расход, т/ч	3,926	87,463
Расчётное давление, бар	16,0	16,0
Масса аппарата (сухая)	270 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 150	1	16
Т2	Выход среды №1	Ду 50	1	16
К1	Вход среды №2	Ду 150	1	16
К2	Выход среды №2	Ду 150	1	16

Материалы

Элемент	Материал
Корпус	Ст 20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Фланцы	Ст 20
Оголовок Т1	Ст 20 (несъёмный)
Оголовок Т2	AISI 304 (несъёмный)
