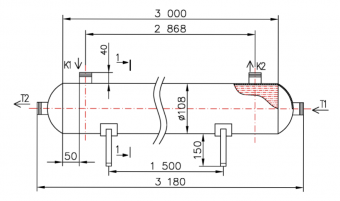

Кожухотрубный теплообменник КС-46850

Аппарат КС-46850 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 3,6 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — охлаждение масла / маслоохладитель. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 3,6 м² Ру 6 бар AISI 304 / Ст 20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 3,6 м²
Мощность: 9,0 кВт
Запас поверхности: 17%
Давление расчётное: 6 бар (трубки/кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 45 кг
Документ: Б-46850

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Масло
Площадь теплообмена	3,6 м²
Мощность, кВт	9,0
Запас по поверхности, %	17
Температурный график, °C	29 / 99	49 / 30
Расход, м³/ч	0,773	1,2
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	45 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 25 (резьба приварная)	1	16
Т2	Выход среды №1	Ду 25 (резьба приварная)	1	16
К1	Вход среды №2	Ду 25 (резьба приварная)	1	16
К2	Выход среды №2	Ду 25 (резьба приварная)	1	16

Материалы

Элемент	Материал
Корпус	Ст 20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Присоединения Т1/Т2	Ст 20 (резьба приварная)
Присоединения К1/К2	Ст 20 (резьба приварная)
Оголовки Т1/Т2	Ст 20 (несъёмные)
Перегородки (2 шт)	AISI 304

Габариты

Параметр	Значение
Длина (L)	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Стандарт присоединений	Резьбовые/приварные — (уточняется при расчёте)
Ориентация	Горизонтальная
Опоры/крепление	Анкерное/опорные лапы — (уточняется при расчёте)
