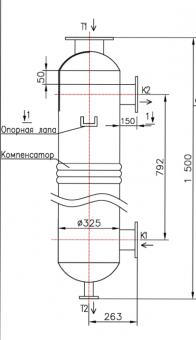

Кожухотрубный теплообменник КС-46866

Аппарат КС-46866 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 19,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 19,0 м² Ру 6/10 бар AISI 304 / Ст 20 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 19,0 м²
Мощность: 3135,9 кВт
Запас поверхности: 19%
Давление расчётное: 6 бар (трубки) / 10 бар (кожух)
Материал корпуса / трубок: Ст 20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): ≈ 180 кг
Документ: Б-46866

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Площадь теплообмена	19,0 м²
Мощность, кВт	3135,9
Запас по поверхности, %	19
Температурный график, °C	151,8 / 119,8	5,0 / 60,0
Расход, т/ч	4,994	48,894
Расчётное давление, бар	6,0	10,0
Масса аппарата (сухая)	180 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 150 (фланец ГОСТ 33259)	1	16
Т2	Выход среды №1	Ду 50 (фланец ГОСТ 33259)	1	16
К1	Вход среды №2	Ду 100 (фланец ГОСТ 33259)	1	16
К2	Выход среды №2	Ду 100 (фланец ГОСТ 33259)	1	16

Материалы

Элемент	Материал
Корпус	Ст 20 (Ст3сп5)
Трубки	AISI 304 (8×0,8)
Трубная решётка	AISI 304
Патрубок Т1, фланец	Ст 20
Патрубок Т2, фланец	AISI 304
Патрубки К1/К2, фланцы	Ст 20
Оголовок Т1	Ст 20 (несъёмный)
Оголовок Т2	AISI 304 (несъёмный)

Габариты

Параметр	Значение
Длина (L)	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Стандарт присоединений	Фланцы ГОСТ 33259 — (уточняется при расчёте)
Ориентация	Вертикальная
Опоры/крепление	Опорные лапы — (уточняется при расчёте)
