Кожухотрубный теплообменник КС-46879

Аппарат КС-46879 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пищевое производство. Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 5,96 м² Ру 6 бар AISI 304 / AISI 316 Вертикальное исполнение

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 5,96 м²
Мощность: 5,1 кВт
Запас поверхности: 15%
Давление расчётное: 6 бар
Материал корпуса / трубок: AISI 304 / AISI 316 (трубы 10×1,0)
Масса аппарата (сухая): ≈ 60 кг
Документ: Б-46879

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Сироп	Ледяная вода
Площадь теплообмена	5,96 м²
Мощность, кВт	5,1
Запас по поверхности, %	15
Температурный график, °C	25 / 10	2 / 10
Расход, т/ч	0,350	0,548
Расчётное давление, бар	6,0	6,0
Масса аппарата (сухая)	60 кг

Примечание: режимы уточняются при расчёте, запас поверхности — под надёжность.

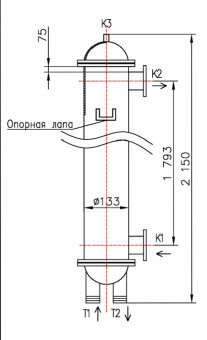

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	Ду 40 (резьба приварная)	1	10
Т2	Выход среды №1	Ду 40 (резьба приварная)	1	10
К1	Вход среды №2	Ду 50 (фланец ГОСТ 33259)	1	10
К2	Выход среды №2	Ду 50 (фланец ГОСТ 33259)	1	10
К3	Под воздухоотводчик	Ду 15 (резьба приварная)	1	10

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 316 (10×1,0)
Трубная решётка	AISI 316
Патрубки Т1/Т2	AISI 304 (резьба приварная)
Патрубки К1/К2	AISI 316 (фланцы ГОСТ 33259)
Оголовок Т1	AISI 316 (съёмный)
Оголовок Т2	AISI 316 (съёмный)
Фланец оголовочный	AISI 304
Уплотнение оголовков	Фторопласт

Габариты

Параметр	Значение
Длина (L)	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Стандарт присоединений	ГОСТ 33259 (фланцы), резьба приварная — (уточняется при расчёте)
Ориентация	Вертикальная
Опоры/крепление	Опорные лапы — (уточняется при расчёте)
