Кожухотрубный теплообменник КС-46916

Аппарат КС-46916 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 7,5 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 7,5 м² Ру 16 бар AISI 304 / Ст20 Горизонтальное исполнение

Краткие характеристики

Монтажное исполнение: Горизонтальное (заземление после монтажа)
Площадь теплообмена: 7,5 м²
Мощность: 125,0 кВт
Запас поверхности: 25%
Давление расчётное: 3,0 бар (трубки/кожух)
Материал корпуса / трубок: Ст20 / AISI 304 (трубы 8×0,8)
Масса аппарата (сухая): 95 кг
Документ: Б-46916

Рейтинг клиентов

★★★★★ 4.9/5 (6 отзывов)

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Площадь теплообмена	7,5 м²
Мощность, кВт	125,0
Запас по поверхности, %	25
Входная температура, °C	80,0	50,0
Выходная температура, °C	60,0	70,0
Расход, т/ч	5,375	5,376
Расчётное давление, бар	3,0	3,0
Масса аппарата (сухая)	95 кг

Примечание: режимы уточняются при расчёте; запас поверхности заложен под надёжность и ресурс.

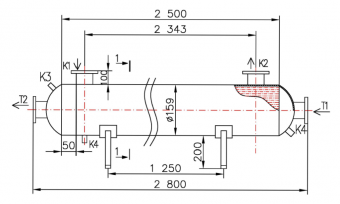

Присоединительные размеры

Тип	Назначение	Маркировка (Ду)	Кол-во	Ру, бар
Т1	Вход среды №1	ГОСТ 33259, Ду 50	1	16
Т2	Выход среды №1	ГОСТ 33259, Ду 50	1	16
К1	Вход среды №2	ГОСТ 33259, Ду 50	1	16
К2	Выход среды №2	ГОСТ 33259, Ду 50	1	16
К3	Под воздухоотводчик	Муфта приварная, Ду 15	1	16
К4	Дренаж	Муфта приварная, Ду 25	2	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 304, 8×0,8
Трубная решётка	AISI 304
Патрубки Т1/Т2, фланцы	Ст20
Патрубки К1/К2, фланцы	Ст20
Оголовок Т1/Т2	Ст20 (несъёмные)
Перегородки (15 шт.)	AISI 304

Габариты

Параметр	Значение
Длина (L)	— (уточняется при расчёте)
Диаметр кожуха	— (уточняется при расчёте)
Стандарт присоединений	Фланцы ГОСТ 33259; муфты приварные — (уточняется при расчёте)
Ориентация	Горизонтальная
Опоры/крепление	Опорные лапы, анкерное крепление — (уточняется при расчёте)
