Кожухотрубный теплообменник КС 250-2-2Х-124-12

Аппарат КС 250-2-2Х-124-12 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,6 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,58 м² Ру 6/1,5 бар AISI 304 / 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 12,58 м²
Давление расчётное: 6/1,5 бар (трубки/кожух)
Материал корпуса / трубок: AISI 304 / AISI 304
Документ: Б-55561

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	104,7
Запас по поверхности, %	10 %
Температура, °C	100 → 20	40 → 54,99
Расход	1,5 м³/ч	6 м³/ч
Площадь теплообмена	12,58 м²
Монтажное исполнение	Горизонтальное

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлениям.

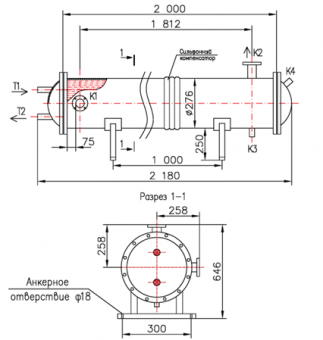

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)
T1	Вход среды №1	Ду 75, резьба приварная
T2	Выход среды №1	Ду 25, резьба приварная
K1	Вход среды №2	Ду 32, фланец ГОСТ 33259
K2	Выход среды №2	Ду 32, фланец ГОСТ 33259
D1	Дренаж	Ду 25, резьба приварная
V	Воздухоотводчик	Ду 15, резьба приварная

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	AISI 304
Трубная решётка	AISI 304
Фланцы K1/K2	AISI 304 (ГОСТ 33259)
Оголовки T1/T2	AISI 304 несъёмные
Уплотнение оголовка	Паронит
