Кожухотрубный теплообменник КС 150-2-8×0,8-6,0
Аппарат КС 150-2-8×0,8-6,0 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 6,0 м², расчётное давление 6 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 6,0 м² Ру 6 бар AISI 304 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Горизонтальное
- Площадь теплообмена
- 6,0 м²
- Давление расчётное
- 6,0 бар
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Вода Вода Мощность, кВт 104,7 Запас по поверхности, % 11 % Температура, °C 20 → 34,99 100 → 40 Расход 6,0 т/ч 1,5 т/ч Давление, бар 6,0 6,0 Площадь теплообмена 6,0 м² Масса аппарата (сухая) 65 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и исполнению.

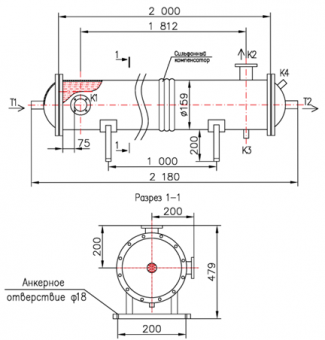

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар T1 Вход среды №1 Ду 25, резьба/приварка 1 10 T2 Выход среды №1 Ду 25, резьба/приварка 1 10 K1 Вход среды №2 Ду 32, фланец ГОСТ 33259 1 10 K2 Выход среды №2 Ду 32, фланец ГОСТ 33259 1 10 K3 Дренаж Ду 25, резьба/приварка 1 10 K4 Воздухоотводчик Ду 15, резьба/приварка 1 10 МатериалыЭлемент Материал Корпус AISI 304 Трубки AISI 304 (Ø8×0,8) Трубная решётка AISI 304 Патрубки Т1–Т2 AISI 304 (резьба приварная) Фланцы К1–К2 AISI 304 (ГОСТ 33259) Оголовок AISI 304, несъёмный Уплотнение оголовка Паронит Габаритные размеры (по чертежу)Размер Значение Длина ≈ 2000 мм Диаметр кожуха Ø 200 мм - Отзывы
-
