Кожухотрубный теплообменник КС 100-3-2Х-16×2-2

Аппарат КС 100-3-2Х-16×2-2 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 2,1 м², расчётное давление 10 бар, горизонтальное исполнение. Типовая задача — отопление / гвс (вода-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 2,10 м² Ру 12 бар AISI 321 / Ст20 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Горизонтальное
Площадь теплообмена: 2,10 м²
Давление расчётное: 12 бар
Материал корпуса / трубок: Ст20 / AISI 321
Масса (≤): ≈ 60 кг
Документ: Б-55714

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Вода	Вода
Мощность, кВт	80,0
Запас по поверхности, %	19 %
Температура, °C	85 → 30	60 → 20
Расход	2,452 т/ч	2,752 м³/ч
Давление, бар	12,0	12,0
Площадь теплообмена	2,10 м²
Масса аппарата (сухая)	60 кг

Примечание: значения уточняются при индивидуальном расчёте.

Присоединительные размеры

Тип	Назначение	Маркировка	Ру, бар
T1	Вход среды №1	ГОСТ 33259 Ду32	16
T2	Выход среды №1	ГОСТ 33259 Ду32	16
K1	Вход среды №2	ГОСТ 33259 Ду32	16
K2	Выход среды №2	ГОСТ 33259 Ду32	16
K3	Дренаж	Резьба 15, приборная	16
K4	Дренаж	Резьба 15, приборная	16

Материалы

Элемент	Материал
Корпус	Ст20 (Ст3сп5)
Трубки	AISI 321
Трубная решётка	AISI 321
Патрубки T1, T2	AISI 321 (фланцы)
Патрубки K1, K2	Ст20
Оголовки	AISI 321
Уплотнение	Паронит

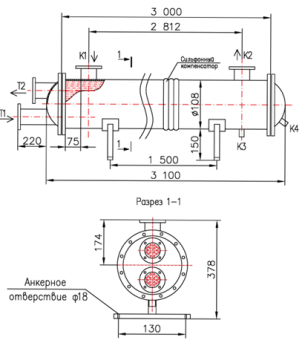

Габаритные размеры (по чертежу)

Размер	Значение
Длина	≈ 1530 мм
Диаметр кожуха	Ø 100 мм
