Кожухотрубный теплообменник КС 150-1,5-8×0,8-4
Аппарат КС 150-1,5-8×0,8-4 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 4,5 м², расчётное давление 6 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.
Площадь: 4,5 м² Ру 9/6 бар AISI 304 / 304 Производство/склад СНГКраткие характеристики
- Монтажное исполнение
- Вертикальное
- Площадь теплообмена
- 4,5 м²
- Давление расчётное
- 9/6 бар (трубки/кожух)
- Материал корпуса / трубок
- AISI 304 / AISI 304
- Масса (≤)
- ≈ 65 кг
Инженерные параметры
Исходные данные для расчётаПараметр По трубкам По кожуху Среда Пар Вода Мощность, кВт 264,2 Запас по поверхности, % 10 % Температура, °C 130 → 119,69 22 → 98 Расход 0,430 м³/ч 2,988 м³/ч Давление, бар 6,0 9,0 Площадь теплообмена 4,5 м² Масса аппарата (сухая) 65 кг Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

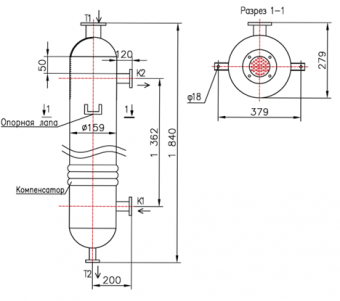

Присоединительные размерыТип Назначение Маркировка (Ду; тип) Кол-во Ру, бар П1 Вход среды №1 Ду 50, фланец ГОСТ 33259 1 16 П2 Выход среды №1 Ду 25, фланец ГОСТ 33259 1 16 К1 Вход среды №2 Ду 32, фланец ГОСТ 33259 1 16 К2 Выход среды №2 Ду 32, фланец ГОСТ 33259 1 16 МатериалыЭлемент Материал Корпус AISI 304 Трубки 8×0,8 AISI 304 Трубная решётка AISI 304 Фланцы Ст20 (ГОСТ 33259) Оголовки AISI 304 (несъёмные) Габаритные размеры (по чертежу)Размер Значение Высота (общая) ≈ 1200 мм Диаметр кожуха Ø 150 мм Опорная лапа (отверстие) Ø 18 мм - Отзывы
-
