Кожухотрубный теплообменник КС 250-1,5-8×0,8-12

Аппарат КС 250-1,5-8×0,8-12 применяется в промышленных тепловых схемах. Параметры: площадь теплообмена 12,0 м², расчётное давление 16 бар, вертикальное исполнение. Типовая задача — пароводяной подогрев (пар-вода). Подбираем по тепловой нагрузке и расходам, выполняем поверочный расчёт под ваш режим.

Площадь: 12,0 м² Ру 16 бар AISI 304 Производство/склад СНГ

Краткие характеристики

Монтажное исполнение: Вертикальное
Площадь теплообмена: 12,0 м²
Давление расчётное: 16 бар
Материал корпуса / трубок: AISI 304 / AISI 304
Масса (≤): ≈ 160 кг
Документ: Б-55766

Инженерные параметры

Исходные данные для расчёта

Параметр	По трубкам	По кожуху
Среда	Пар	Вода
Мощность, кВт	583,6
Запас по поверхности, %	11 %
Температура, °C	150 → 119,6	22 → 98
Расход	0,950 м³/ч	6,601 м³/ч
Давление, бар	6,0	9,0
Площадь теплообмена	12,0 м²
Масса аппарата (сухая)	160 кг

Примечание: параметры уточняются при расчёте; возможны варианты по материалам и давлению.

Присоединительные размеры

Тип	Назначение	Маркировка (Ду; тип)	Кол-во	Ру, бар
T1	Вход среды № 1	Ду 65, фланец ГОСТ 33259	1	16
T2	Выход среды № 1	Ду 25, фланец ГОСТ 33259	1	16
K1	Вход среды № 2	Ду 50, фланец ГОСТ 33259	1	16
K2	Выход среды № 2	Ду 50, фланец ГОСТ 33259	1	16

Материалы

Элемент	Материал
Корпус	AISI 304
Трубки	Л 8×0,8 AISI 304
Трубная решётка	AISI 304
Фланцы T1,T2,K1,K2	Сталь 20 (ГОСТ 33259)
Оголовки (несъёмные)	AISI 304

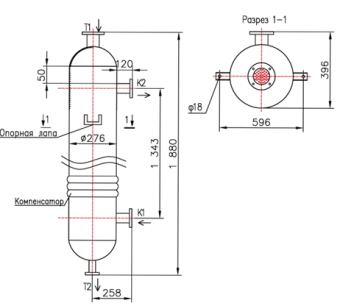

Габаритные размеры (по чертежу)

Размер	Значение
Диаметр кожуха	Ø 250 мм
Опорная лапа (отверстие)	Ø 18 мм
Компенсатор	Да
